Genuine OEM Grasshopper Lawn Mower Parts

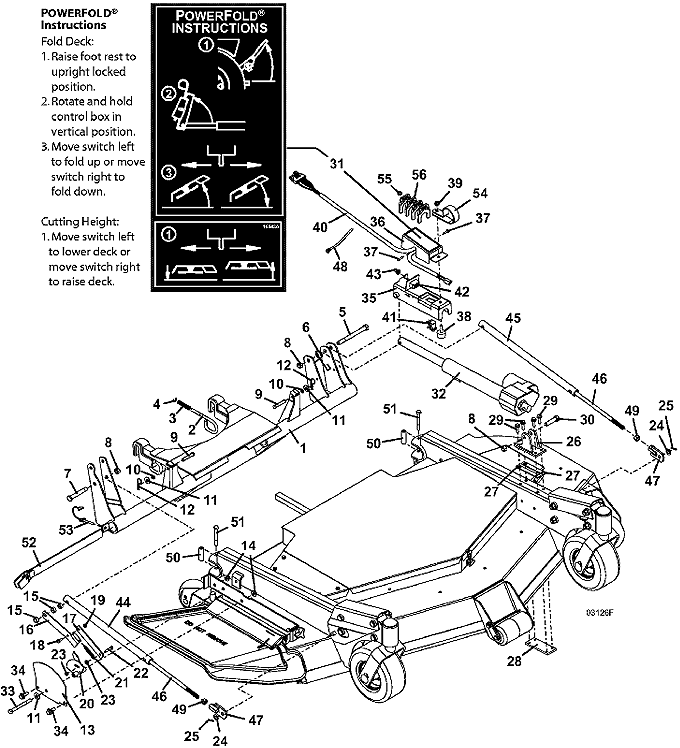

Genuine OEM Grasshopper® Mower Parts Diagrams

3452 / 3461 Decks
Lift Arm with Optional Electric Powerfold Actuator

2009

Lift Arm with Powerfold Actuator

Click On a Part Number Below for Details

NOTE: If the part number you select is not linked to the shopping cart,
call toll-free 866-698-4070 for availability.

Item #

Description

Part Number

1

3452 Lift Arm Assembly

604547

-

3461 Lift Arm Assembly

604549

2

Deck Mount Latch Pin

730433

3

Compression Spring

283285

4

External Retainer

263490

5

Hex Bolt

243635

6

Torsion Spring

284423

7

Hex Bolt

243609

8

Lock Nut

253930

9

Clevis Pin

261362

10

Push-On Retainer

262950

11

Washer

257040

12

Hair Pin

260523

13

Cutting Height Decal Plate

773141

-

33/34 Series Cutting Height Decal

162188

14

Whiz Nut

253043

15

Actuator Stop Spacer

902282

16

Electric Lift Indicator Linkage

729332

17

Electric Lift Indicator Strap

729331

18

Hex Bolt

243018

19

Nylon Insert Nut

253440

20

Electric Lift Height Indicator

644319

21

Extension Spring

283762

22

Hex Bolt

243030

23

Whiz Nut

253025

24

Washer

257063

25

Cotter Pin

260650

26

34 Electric Lift Actuator Mount

644056

27

Electric Lift Actuator Mount Spacer

900142

28

34 Actuator Threaded Plate

776089

29

Hex Flange Whiz Bolt

253193

30

Hex Bolt

243580

31

Powerfold Pictorial Decal

165430

32

12 volt Actuator

180035

-

Electric Motor

182540

33

Hex Bolt with Shank

243380

34

Flange Whiz Bolt

253203

35

Electric Lift Switch Mount

644805

36

Electric Lift Switch Shield

722005

37

Hex Machine Screw

250169

38

Bumper with Stud

424056

39

Whiz Nut

253035

40

Deck Tilt/Height Adjustment Wiring Assembly

605965

41

Snap Mount Plunger SPST NC Switch

183867

42

Toggle

184084

-

Toggle Switch Boot

425200

-

Keyed Washer

770005

43

Toggle Switch Boot

425200

44

3452 right Linkage

644472

-

Lift Linkage Tube - 3452 left / 3461 right

644547

45

Lift Linkage Tube - 3452 left / 3461 right

644547

-

left Lift Linkage Tube - 3461

644548

46

3452 / 3461 Round Head Bolt

243667

47

Lift Rod Bracket

644068

48

Releasable Wire Tie

423149

49

Nut

254470

50

Roller Mount Spacer

902284

51

Hex Bolt

243365

-

Lock Nut

253890

52

Offset Traction Kit Tool

643860

-

Standard Traction Kit Tool

783068

53

Linch Pin

261624

54

Power Fold Height Adjustment Spacer Mount

732315

55

.25 THK Spacer

902297

56

Power Fold Height Adjustment Spacer

423697
